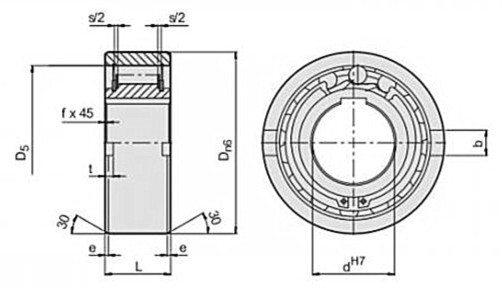

Type Size Overrunning Speed Weight [Kg] Resistance Torque dH7[mm] TKN1)[Nm] nimax2)[min-1] namax3)[min-1] Dn6[mm] L [mm] D5[mm] b [mm] t [mm] s [mm] e [mm] f [mm] TR [Ncm] ASNU (NFS) 8 9.2 3300 5000 35 13 28 4 1.4 2.4 0.6 0.3 0.07 1.6 12 9.2 3300 5000 35 13 28 4 1.4 2.4 0.6 0.3 0.6 1.6 15 24 2400 3600 42 18 37 5 1.8 2.4 0.8 0.3 0.11 1.9 17 39 2300 3400 47 19 40 5 2.3 2.4 1.2 0.8 0.15 1.9 20 62 2100 3100 52 21 42 6 2.3 2.4 1.2 0.8 0.19 1.9 25 100 1700 2600 62 24 51 8 2.8 2.4 1.2 0.8 0.38 5.6 30 204 1400 2200 72 27 60 10 2.5 2.4 1.8 1 0.54 14 35 306 1200 1900 80 31 70 12 3.5 2.4 1.8 1 0.74 16 40 430 1100 1700 90 33 78 12 4.1 2.5 1.8 1 0.92 38 45 624 1000 1600 100 36 85 14 4.6 2.5 1.8 1 1.31 43 50 810 850 1350 110 40 92 14 5.6 2.5 1.8 1 1.74 55 60 1460 750 1050 130 46 110 18 5.5 3.6 2.6 1.5 2.77 110 70 1840 600 950 150 51 125 20 6.9 3.6 2.6 1.5 4.16 140 80 2620 550 850 170 58 140 20 7.5 3.6 2.6 1.5 6.09 180 90 4260 500 750 190 64 160 20 8 3.6 2.6 2 8.2 230 100 5800 450 680 215 73 175 24 8.5 3.6 2.6 2 12.6 380 120 10800 370 550 260 86 215 28 10 3.6 2.6 2.5 22 650 150 21300 300 460 320 108 260 32 12 3.6 3.6 2.5 42 1000 200 35600 230 350 420 138 350 45 16 7.6 3.6 3 93 2000

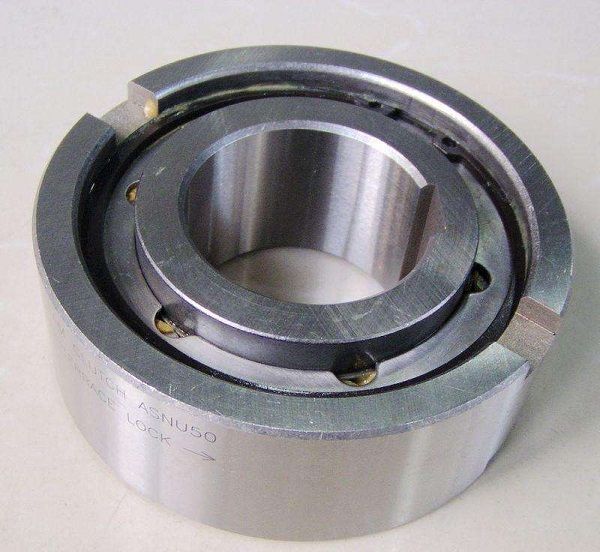

ASNU(NFS) series
Notes:
ASNU8-12, ASNU200 keyway to DIN 6885.1, other size to DIN 6885.3
1) Tmax = 2.5 x TKN
2) Inner race overruns
3) Outer race overruns
